游标卡尺的作用、结构、使用方法、注意事项

2026-08-15

作者：于海东

1　游标卡尺的作用

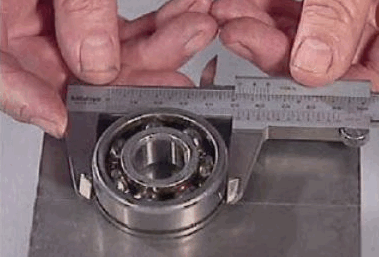

游标卡尺通常用来测量精度较高的工件。它可以测量零件的内外直径、长度、宽度和深度等尺寸，如下图所示。

2　游标卡尺的结构

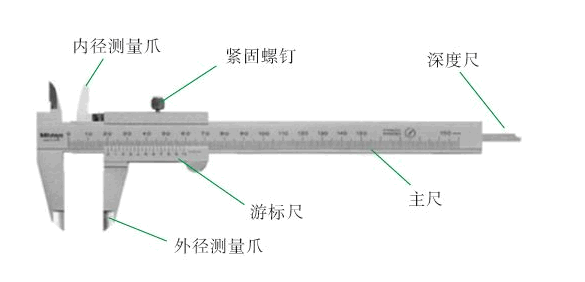

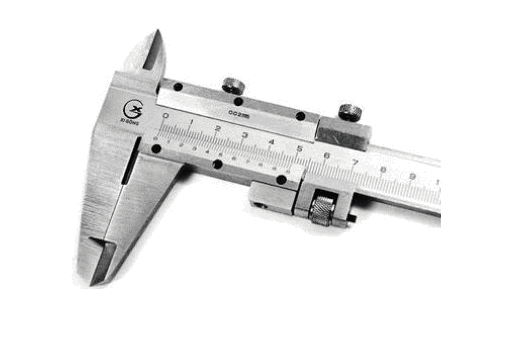

游标卡尺由内径测量爪、紧固螺钉、深度尺、外径测量爪、游标尺和主尺6个部分组成，如下图所示。

通常游标卡尺有3种精度分类，分别为：

10分度游标卡尺，其精度为0.1mm；

20分度游标卡尺，其精度为0.05mm；

50分度游标卡尺，其精度为0.02mm。

例如，50分度的游标卡尺，其游标尺总长49mm，并等分50份，每份长度为0.98mm，与主尺最小刻度相差0.02mm，称这种卡尺的精度为0.02mm。

3　游标卡尺的测量方法

在使用游标卡尺测量时，一般分成以下5步：

擦净，即使用前应对游标卡尺进行清洁。

并拢，即将外径测量爪靠近被测零件外径处。

对齐，即并拢的测量爪与被测零件外径处应保证水平方向对齐。

相贴，即测量爪与被测零件外径处紧紧相贴。

读数，即读取游标卡尺的测量数据，下面具体介绍。

4　游标卡尺的读数方法

① 游标卡尺的原理

下面我们以20分度为例，介绍游标卡尺的读数原理。

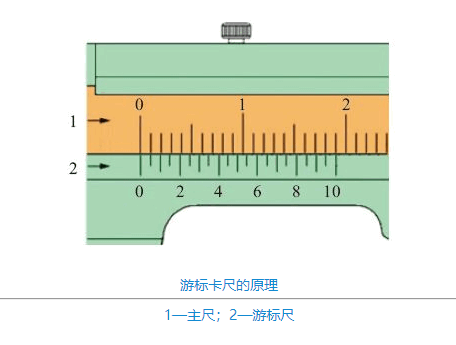

如上图所示，我们可以看到：

主尺的每一个刻度为1mm；

游标尺总长19mm，共有20个刻度，等分19mm，称为20分度；

游标尺每一刻度都比主尺每一刻度短0.05mm，称该卡尺的精度为0.05mm；

游标尺的“0”刻度与主尺“0”刻度相对齐，此时测量的结果为0；

如果游标尺向右移动至0线后第一个刻度与主尺0线后第一个刻度对齐，此时测量的结果为1个0.05mm，即0.05mm；

同理，如果游标尺向右移动至0线后第二个刻度与主尺0线后第二个刻度对齐，此时测量的结果为2个0.05mm，即0.1mm。

注：10分度的游标卡尺的精度为0.1mm；50分度的游标卡尺的精度为0.02mm。

② 游标卡尺的读数方法

根据读数原理，我们举例说明读数方法。

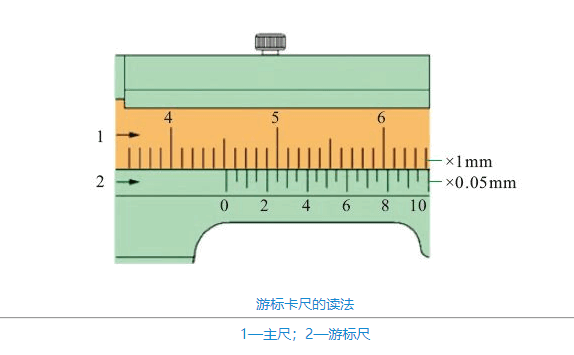

如上图所示，读取主尺上位于游标尺0线前面的整刻线数，图中为45mm；读取游标尺上与主尺刻线重合的或最近的0.05mm 刻度线数，图中为游标尺第5 条刻度线与主尺刻度线重合；计算读数结果，结果= 主尺读数+ 游标尺重合线位数× 精度=45mm+5×0.05mm=45.25mm。

5　游标卡尺使用注意事项

① 游标卡尺是比较精密的测量工具，要轻拿轻放，不得碰撞或跌落地下。使用时不要用来测量粗糙的物体，以免损坏量爪，不用时应置于干燥地方，防止锈蚀。

② 测量工件时，卡脚测量面必须与工件的表面平行或垂直，不得歪斜。且用力不能过大，以免卡脚变形或磨损，影响测量精度。

③ 读数时，视线应与尺面垂直。如需固定读数，可用紧固螺钉将游标固定在尺身上，防止滑动。

④ 测量内径尺寸时，应轻轻摆动，以便找出最大值。

⑤ 游标卡尺用完后，仔细擦净，抹上防护油，平放在盒内，以防生锈或弯曲。
